环牛环形变压器 铁芯、骨架与电感的协同设计

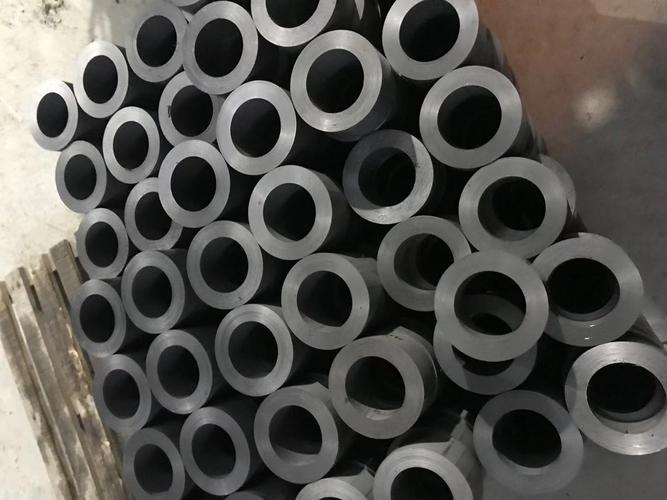

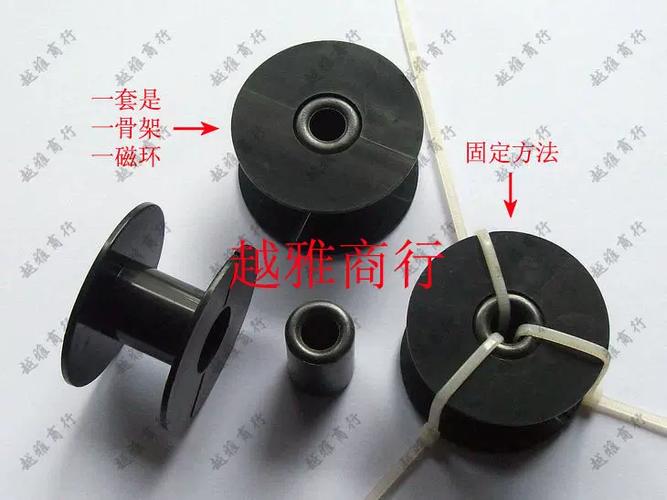

在电子设备与电力系统中，环形变压器（俗称“环牛”）因其高效率、低漏磁和紧凑结构而备受青睐。其核心性能取决于圆形硅钢片（矽钢片）铁芯、环形骨架的精密配合，以及电感参数的优化。本文将深入解析环形变压器铁芯的选材、环形骨架的作用，以及电感铁芯的设计要点。\n\n一、环形铁芯：圆形硅钢片与矽钢片的优势\n环形变压器的铁芯通常由高磁导率的硅钢片（又称矽钢片）卷绕而成，形成无气隙的闭合磁路。圆形硅钢片因连续卷绕而具有以下特点：\n1. 低损耗：硅钢片含硅量2%~4%，电阻率增高，有效抑制涡流损耗。\n2. 高磁导率：取向硅钢片的晶粒排列方向与磁通方向一致，磁导率显著提升。\n3. 无气隙结构：与EI型铁芯相比，环形铁芯无空气隙，漏磁小，电磁干扰低。\n在卷绕过程中，硅钢片需保持紧密、平整，以确保圆形截面均匀。常见的铁芯材料有冷轧取向硅钢片（如30Q120、27QG095等），厚度0.23~0.35mm，可根据频率与功率选择。\n\n二、环形骨架：铁芯与绕组的桥梁\n环形骨架（又称胶芯、线圈骨架）用于绝缘和固定绕组，是铁芯与铜线之间的关键部件。其设计需考虑：\n1. 材质：常用阻燃尼龙（PA66）、PBT或电木，耐温等级需达B级（130℃）或F级（155℃）。\n2. 内径匹配：骨架内径应与铁芯外径紧密配合，避免松动导致噪声或磨损。\n3. 窗口尺寸：骨架窗口面积决定绕线空间，需根据功率和电流密度计算导线截面积。习惯上，环牛骨架带有引线槽和固定脚，便于PCB安装。\n\n三、电感铁芯与变压器设计的关联\n环形变压器本质上是一个多绕组电感耦合器件，其电感量L与铁芯参数密切相关：\n- 电感公式：L = μ₀·μᵣ·N²·Aₑ / lₑ\n 其中，μ₀为真空磁导率，μᵣ为相对磁导率，N为匝数，Aₑ为铁芯有效截面积，lₑ为平均磁路长度。\n- 环形铁芯的圆形截面使Aₑ均匀，无局部饱和风险。\n- 对于电感应用（如扼流圈），可选用分布式气隙的环形铁芯（如铁粉芯、铁硅铝），以承受直流偏置。\n\n在变压器设计中，需根据功率、频率和温升选择铁芯尺寸，并计算初级电感量，以保证励磁电流合理。电感量过大易导致饱和，过小则空载电流大。通常，环形变压器需通过实验调整匝数，使空载电流为额定电流的5%~10%。\n\n四、设计实例与注意事项\n以一个300W环形变压器为例：\n- 铁芯：外径80mm、内径50mm、高40mm的取向硅钢片，截面积约6cm²。\n- 骨架：匹配铁芯尺寸，采用F级尼龙，壁厚1mm。\n- 初级：220V，按4匝/V计算，共880匝，线径0.8mm。\n- 次级：双12V，各50匝，线径2.0mm。\n- 电感：初级空载电感约2H，空载电流约30mA。\n\n注意事项：\n1. 绕线应均匀分布，避免局部温升。\n2. 铁芯需倒角去毛刺，防止划伤绝缘层。\n3. 屏蔽层可降低共模干扰。\n4. 浸漆可固化绕组并防潮。\n\n五、结论\n环牛环形变压器的性能取决于铁芯材料（圆形硅钢片/矽钢片）、骨架绝缘与电感参数的协同优化。合理的电磁计算与工艺控制，可打造出低噪声、高效率的变压器或电感器件，满足音响、医疗、工业电源等高要求场景。
