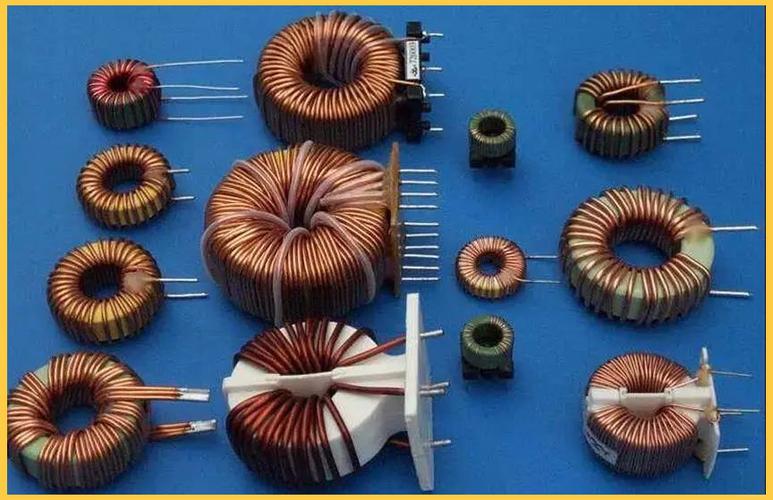

电感器的基本功能与多种特性概述 从电感铁芯视角解析

电感器作为电子电路中的三大被动元件之一，在现代电子技术中扮演着不可替代的角色。无论是在电源转换、信号滤波、能量存储还是电磁兼容领域，电感器都以其独特的物理机制发挥着关键作用。而电感铁芯作为电感器的核心组成部分，直接决定了电感器的性能走向与应用边界。本文将从电感器的基本功能出发，结合电感铁芯的材料与结构特性，系统概述其多种电气特性与工程应用。

一、电感器的基本功能

电感器的本质是一个能够储存磁场能量的元件。当电流流过电感线圈时，线圈周围会产生磁场，磁场的变化又会反过来感应电动势，阻碍电流的变化，这一现象即为电磁感应。其基本功能可概括为以下几点：

1. 储能功能
电感器将电能转化为磁场能量并加以储存。与电容器储存电场能量相对应，电感器储存的是磁场能量。在开关电源、DC-DC变换器中，电感器在开关管导通期间储能，在关断期间释放能量，从而实现电压的升降与稳定输出。

2. 滤波功能
由于电感器对交流电流呈现较高的感抗（XL = 2πfL），而对直流电流几乎短路，因此常被用于滤波电路中。在电源整流后，电感器与电容器组成LC滤波器，能够有效平滑纹波，抑制高频噪声与干扰。

3. 阻碍电流突变
电感器具有“电流惯性”特性，即流过电感的电流不能突变。这一特性使电感器在电路保护、限流、续流等场景中具有重要价值，例如在继电器线圈两端并联续流二极管配合电感释放能量，可保护驱动器件。

4. 谐振与选频
电感器与电容器组合可构成LC谐振电路，在特定频率下发生谐振，用于选频、振荡、调谐等应用，广泛存在于无线通信、射频识别、振荡器等系统中。

二、电感铁芯的作用与材料分类

空心电感器虽然具备基本电感特性，但其电感量较小、磁场发散严重，难以满足高电感量、高功率密度等应用需求。因此，在实际工程中常在线圈内部或周围引入高磁导率的磁性材料——即电感铁芯，以增强磁场、提高电感量并约束磁通路径。

电感铁芯的核心作用包括：

• 提高电感量：高磁导率铁芯可显著增加单位电流产生的磁通链，从而成倍提升电感值。
• 增强磁场约束：铁芯为磁通提供低磁阻路径，减少漏磁与电磁干扰。
• 改善品质因数：在合理设计下，铁芯可降低线圈损耗，提升Q值。
• 拓展功率容量：具有高饱和磁通密度的铁芯可承载更大电流而不饱和。

常见电感铁芯材料包括：

1. 硅钢铁芯
硅钢具有高饱和磁通密度和较低成本，常用于工频变压器、大功率电感器、扼流圈等。其叠片结构可减少涡流损耗。

2. 铁氧体铁芯
铁氧体分为锰锌铁氧体和镍锌铁氧体两类，电阻率高、高频损耗小，广泛应用于高频开关电源、EMI滤波器、射频电感等。但其饱和磁通密度较低，适合中低功率高频场景。

3. 粉芯铁芯
包括铁粉芯、铁硅铝粉芯、坡莫合金粉芯等。粉芯材料通过绝缘包覆与压制工艺制成，具有分布式气隙特性，不易饱和，适合大电流、高直流偏置场合，如PFC电感、储能电感。

4. 坡莫合金铁芯
坡莫合金具有极高磁导率和低矫顽力，适用于高灵敏度、小信号、高精度场景，如互感器、磁放大器，但成本较高。

5. 非晶与纳米晶铁芯
非晶合金具有高磁导率、低损耗、高饱和磁通密度等优点，适用于高效变压器、高精度电感、共模电感等，是新型高频高功率磁性元件的重要方向。

三、电感器的多种特性概述

1. 电感量（L）
电感量是电感器最核心的参数，单位为亨利（H）。其大小与线圈匝数、铁芯磁导率、有效截面积及磁路长度有关，关系式为 L = N²μAe / le。

2. 额定电流与饱和电流
额定电流指电感器长期稳定工作允许的电流有效值，主要受温升限制。饱和电流指铁芯开始明显饱和、电感量急剧下降时的电流值。选择电感时必须保证工作峰值电流低于饱和电流，以免失去电感特性。

3. 直流电阻（DCR）
DCR是线圈绕组的直流电阻，会产生导通损耗并影响效率。低DCR电感器更适合大电流、高效率应用。

4. 品质因数（Q值）
Q值定义为感抗与等效串联电阻之比，反映电感器的储能效率与选频能力。高Q值电感器适用于谐振、滤波、射频等高频电路。

5. 自谐振频率（SRF）
由于线圈匝间电容与分布电容的存在，电感器在高频下会呈现电容特性，发生自谐振。超过SRF后，电感器不再表现为感抗，因而工作频率必须远低于SRF。

6. 温度稳定性与损耗
铁芯材料的磁导率、饱和磁通密度随温度变化，直接影响电感稳定性。磁滞损耗、涡流损耗与剩余损耗是电感器总损耗的主要构成，高频应用需关注铁芯的损耗特性。

7. 电磁兼容与屏蔽特性
开放式电感器磁场泄露较大，可能引起串扰；屏蔽电感器采用封闭磁路或屏蔽壳体，可降低辐射干扰，提高系统EMC性能。

四、电感铁芯选型与典型应用

在实际设计中，电感铁芯的选型需综合考虑工作频率、电流大小、电感量、温升、体积、成本与EMC要求。例如：

• 高频小功率DC-DC：常用铁氧体或粉芯环形电感；
• 大电流PFC与储能电感：多采用铁硅铝粉芯、铁镍钼粉芯；
• 工频与低频大功率：硅钢片铁芯更为经济；
• 高精度互感器与共模电感：坡莫合金、非晶或纳米晶铁芯表现更优。

电感器虽结构简单，但其功能与特性却极为丰富。电感铁芯作为决定电感器性能的关键要素，其材料与结构的选择直接影响电感量、饱和特性、损耗、频率响应与EMC表现。理解电感器的基本功能与铁芯特性，有助于在电源设计、信号处理、电磁兼容等工程实践中做出更合理、更高效的元器件选择。随着电力电子向高频化、高功率密度与高效率方向发展，新型磁性材料与集成磁技术将持续推动电感器技术的进步。
