P100 H100滤波器电感在光伏逆变器中的应用与电抗器铁芯选型指南

随着光伏发电技术的快速发展，光伏逆变器作为系统的核心设备，其性能直接影响整个光伏系统的转换效率与可靠性。在逆变器输出端，滤波器电感与电抗器铁芯扮演着关键角色，其中P100、H100等型号的磁芯材料受到广泛关注。

一、光伏逆变器对滤波器电感的需求

光伏逆变器将直流电转换为交流电，输出波形中含有丰富的高频谐波。为了满足并网标准，必须通过LC或LCL滤波器滤除谐波。滤波器电感（电抗器）承担着平滑电流、抑制谐波的关键任务。电抗器还需要承受较大的直流偏置电流和高频纹波，这对磁芯材料提出了严格要求。

二、P100与H100磁芯特性介绍

P100和H100是常见的金属磁粉芯型号，典型材质包括铁硅铝、铁镍钼等。它们在光伏逆变器电抗器中应用广泛，具备以下特点：

1. 高饱和磁通密度：P100磁芯饱和磁通密度可达1.0T以上，H100也能达到0.8T左右，适合大电流场景，不易饱和。
2. 低损耗：由于采用分布式气隙结构，磁芯损耗小，尤其在高频下仍保持较低温升，提升逆变器效率。

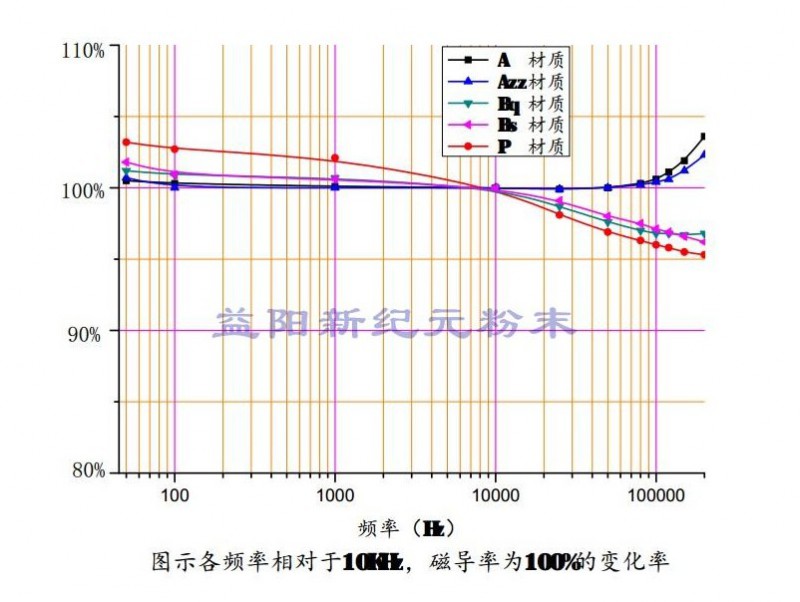

3. 优良的温度稳定性：磁性能随温度变化小，保证逆变器在恶劣环境下稳定工作。
4. 抗直流偏置能力强：在直流分量较大的场合，电感值下降平缓，确保滤波效果。

在选型时，需根据逆变器功率等级、开关频率、纹波电流等参数计算所需电感量，再结合P100/H100的磁导率、窗口面积等确定磁芯尺寸。

三、电抗器铁芯的选型要点

光伏逆变器电抗器铁芯除P100、H100外，还有铁氧体、非晶、纳米晶等材质。选型时需综合考虑：

• 工作频率：高频应用宜选损耗低的铁粉芯或铁氧体；低频大功率可考虑硅钢片或非晶。
• 电流大小：大电流场合需选择高饱和磁通密度的磁粉芯，如P100。
• 成本与体积：金属磁粉芯成本较高，但体积小、性能好，适合紧凑型设计。
• 环境温度：高温环境下应选择温度系数小的材料。

四、

P100、H100滤波器电感及电抗器铁芯在光伏逆变器中发挥着滤波、储能、抑流等重要作用。合理选型可提高逆变器效率、降低谐波失真，并增强系统可靠性。随着光伏产业对高效、高功率密度需求的提升，金属磁粉芯的应用前景将更加广阔。如需了解更多电感铁芯产品信息，可访问大比特商务网传感器产品频道查询。
