高Q值电感器设计指南 铁芯选择与优化策略

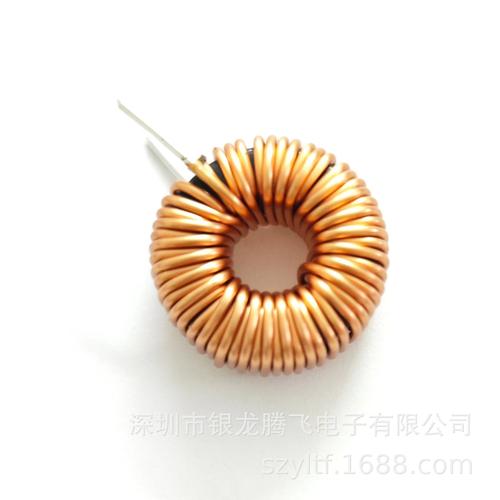

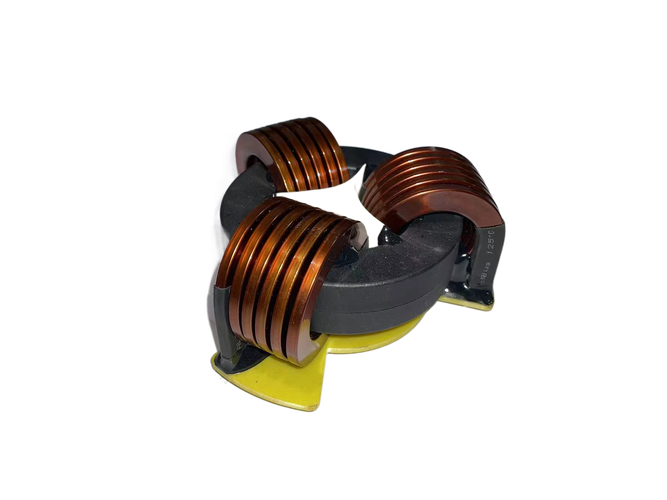

在高频电路设计中，电感器的品质因数（Q值）直接影响滤波、谐振和能量传输效率。Q值定义为电感器感抗与其等效串联电阻的比值，即 \( Q = \\frac{\\omega L}{R} \)。因此，提升Q值的关键在于最大化感抗（增加电感量或工作频率）并最小化损耗电阻。铁芯材料与结构的选择是决定损耗的核心因素。以下从铁芯角度系统阐述高Q值电感的设计方法。\n\n## 1. 理解铁芯对Q值的影响机制\n\n铁芯的主要作用是提高电感量、约束磁通，但会引入磁芯损耗，包括磁滞损耗和涡流损耗。这些损耗等效为串联电阻 \( R{core} \)，从而降低Q值。因此，设计目标是：在所需电感量下，尽可能降低铁芯损耗。绕组电阻 \( R{cu} \) 也不能忽视，需与铁芯损耗协同优化。\n\n## 2. 高Q值铁芯材料的选择\n\n### 2.1 高频应用（>1 MHz）：优先选用低损耗铁氧体\n镍锌（NiZn）铁氧体具有高电阻率（>10⁶ Ω·cm），涡流损耗极低，适用频率可达数百MHz至GHz。锰锌（MnZn）铁氧体虽然初始磁导率高，但电阻率较低（~10² Ω·cm），仅适合1MHz以下。对于高Q值，应选择NiZn材料，并关注其品质因数-频率曲线，选取损耗角正切最低的牌号。\n\n### 2.2 中频应用（100 kHz – 1 MHz）：金属磁粉芯\n金属磁粉芯（如铁粉芯、坡莫合金粉芯、Sendust）具有分布式气隙，饱和磁感高，损耗介于铁氧体与硅钢片之间。其中，羰基铁粉芯价格低但损耗稍高；坡莫合金粉芯（MPP）损耗极低，是高Q值电感的理想选择，尤其适合谐振电路。Sendust（铁硅铝）性价比高，Q值可达100以上。\n\n### 2.3 低频应用（<100 kHz）：硅钢片或铁氧体\n硅钢片饱和磁感高但电阻率低，需叠片使用以减小涡流；铁氧体在此频段也可用MnZn材料，Q值适中。若追求高Q值，建议选用加气隙的铁氧体或磁粉芯，避免使用实心金属铁芯。\n\n## 3. 铁芯结构与形状优化\n\n### 3.1 采用Pot Core或RM Core\nPot型磁芯将线圈几乎完全包围，磁屏蔽好，气隙可精确控制，涡流损耗小，是高Q值电感的经典选择。RM型磁芯结合了Pot型和E型的优点，便于绕线，适用于高频高Q场景。\n\n### 3.2 引入分布式气隙\n集中气隙会导致气隙附近磁场集中，增加涡流损耗和边缘效应。分布式气隙（如磁粉芯）将气隙均匀分布在整个磁芯中，可显著降低损耗，提高Q值。\n\n### 3.3 避免磁芯饱和\n高Q值设计需工作在磁芯线性区，若直流偏置或交流幅度过大导致饱和，损耗急剧增加。应选择高饱和磁感材料或增加气隙以提高抗饱和能力。\n\n## 4. 绕组设计降低铜损\n\n绕组电阻 \( R_{cu} \\)直接降低Q值，尤其在高频下趋肤效应和邻近效应使有效电阻增大。优化措施包括：\n\n- 利兹线：多股细线绞合，减小趋肤效应。\n- 单层绕法：减小匝间电容，但邻近效应可能加剧；可采用分段绕法。\n- 增大导线截面积：在窗口面积允许下，使用更粗导线。\n- 缩短绕组长度：选用窗口宽而矮的磁芯，减少平均匝长。\n\n## 5. 工作频率与电感量的权衡\n\nQ值与频率和电感量成正比，但高频下磁芯损耗会迅速上升。因此，需根据具体频率选择材料。例如，100 kHz下MPP磁粉芯可达Q>200，而在1 MHz下同尺寸NiZn铁氧体可能Q>100。设计时应参考材料厂商提供的Q vs 频率曲线，并在目标频率下优化。\n\n## 6. 仿真与实测验证\n\n在实际绕制前，可使用有限元仿真工具（如ANSYS Maxwell）分析磁芯损耗和绕组交流电阻。实测时，使用阻抗分析仪或Q表测量Q值，注意测试夹具的校准。通过迭代调整气隙、匝数和绕组结构，逐步逼近最优。\n\n## 结论\n\n设计高Q值电感器需综合考虑铁芯材料、结构、气隙及绕组。高频优先用NiZn铁氧体或MPP磁粉芯，采用Pot/RM磁芯和分布式气隙，并通过利兹线和优化绕法降低铜损。最终Q值取决于损耗的精细控制，必须根据目标频率和电感量，在材料选择和结构设计上做出平衡。
