8mH铁芯电感线圈与电感铁芯 选型、设计与应用全解析

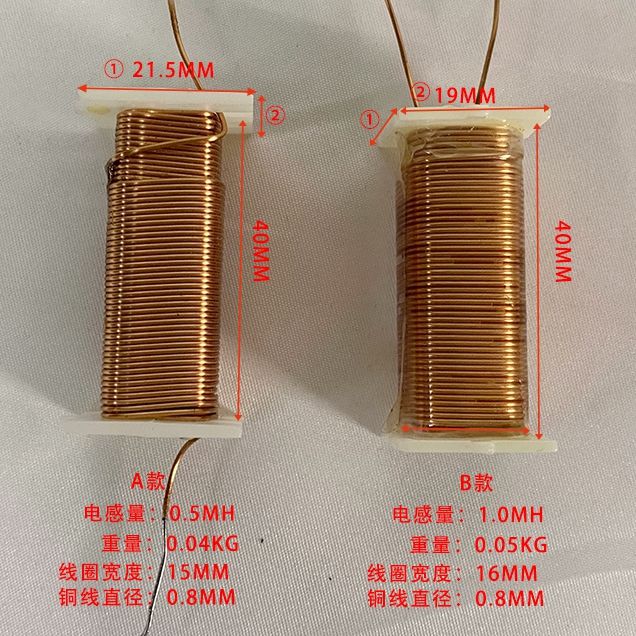

一、什么是8mH铁芯电感线圈？\n\n8mH铁芯电感线圈是指电感量为8毫亨（mH）的带铁芯电感线圈，由线圈绕组和铁芯磁路组成。8mH属于中低感量到中感量的范围，常见于电源滤波、EMI抑制、音频分频、谐振电路等场景。铁芯的存在可以显著提高磁导率，从而在较小体积下获得所需的电感量。\n\n## 二、电感铁芯的类型与特性\n\n铁芯是决定电感性能的核心部件，常用的铁芯材料有以下几种：\n\n- 硅钢片铁芯：饱和磁通密度高（1.5~1.8T），成本低，适合工频和低频大电流场景，如电源扼流圈。缺点是高频损耗大。\n- 铁粉芯：由铁粉和粘合剂压制而成，具有分布气隙，抗饱和能力强，适合直流偏置较大的场合，如储能电感。\n- 铁氧体铁芯：电阻率高，高频损耗小，适合高频开关电源和EMI滤波，但饱和磁通密度较低（0.3~0.5T），大电流下易饱和。\n- 铁硅铝（Kool Mµ）：低损耗、高饱和，适合高性价比的滤波和PFC电感。\n- 坡莫合金：高磁导率、低矫顽力，但价格高，用于精密小信号场景。\n- 非晶/纳米晶：高磁导率，高频特性好，常用于共模电感和高精度互感器。\n\n## 三、8mH铁芯电感线圈的设计要点\n\n### 1. 铁芯选择\n\n对于8mH电感，如果用于工频（50/60Hz）滤波，优先选择硅钢片铁芯，可用较大线径降低直流电阻。如果用于几kHz到几十kHz开关电源，应选择铁粉芯或铁硅铝铁芯，保证足够抗饱和能力。如果用于MHz级EMI抑制，则通常选择铁氧体铁芯（如锰锌或镍锌）。\n\n### 2. 匝数计算\n\n电感量公式近似为：\n\nL = (μ₀·μr·N²·Ae) / le\n\n其中：μ₀为真空磁导率（4π×10⁻⁷ H/m），μr为铁芯有效相对磁导率，N为匝数，Ae为铁芯有效截面积（m²），le为有效磁路长度（m）。\n\n调整匝数可精确获得8mH，同时考虑气隙影响。若存在直流偏置，要核算饱和电流（Isat）和温升电流（Irms）。\n\n### 3. 气隙设计\n\n加入气隙可以：\n- 防止磁芯饱和\n- 提高线性度\n- 稳定电感值随电流的变化\n\n8mH/大电流电感一般需要合理气隙来控制直流偏置下的磁导率下降。\n\n### 4. 绕组与线径\n\n根据RMS电流选择导线截面积，通常取电流密度3~5 A/mm²（自然冷却）或更高（强制风冷）。高频时还需考虑集肤效应和邻近效应。\n\n## 四、样机测试与感量调整\n\n通过以下方法可以实测和微调8mH电感：\n\n- LCR表测量：直接读取电感和品质因数Q值，1kHz或10kHz频率根据实验条件。\n- 伏安法：在较低频率下测量端电压和电流，计算电抗。\n- 串联谐振法：与其他元件构成LC谐振电路，用示波器观察谐振频率计算电感。\n- 直流偏置特性测试：施加工作电流，观察电感量的跌落比例。此特性对功率电感尤为重要。如需调整为设计目标值8mH，可增减匝数或更换铁芯形成分档。\n\n## 五、典型8mH铁芯电感应用场景\n\n- 开关电源输出滤波（8mH级共模电感单臂）\n- 音频功放电源中的扼流圈和滤波器\n- 大电流DC-DC变换器的储能或输入滤波电感\n- 电网侧电力滤波与无功补偿三相电感\n\n## 六、选型建议与注意事项\n\n1. 确认是差模电感还是共模电感（可能是8mH双线同向的共模电感一半感量/要求）工艺和绕组结构不相同。\n2. 核对工作电流下铁芯饱看余量，并评估线温实际上升及内外部检测实验等级。\n3. 在高频电路中一定要关注电感的自谐振频率、Q频、饱和曲线、有效导磁率随f变化（µ vs f差异通常会降到原本理想参考上无法覆盖正常，避免铁氧体设计饱和潜在余量过低）.电流经常发生偏小困难条件（要增大能积，物理重做新品A（套较小一号可双层），也要留15%余量 +以超35°折中达成）\n4. 8m亨量级铁芯工艺中的压线体确认是不是严格全闭环半灌及电感完全对齐pin位和胶使铁与架相匹配产生环脱落导线需热考验-加工生产问题……\n5、整体布置最小合理的磁场空气间距正常包含带电最低通框边缘6右左右还接近0并调靠近纯壳体有可能少精度原因致磁缝隙不良的影响震与分布电容需合理处配合\n\n## 七、余绪\n<｜｜ref｜｜>分析文章之后
